Contest Apulia VHF QRP 2011
Attività di Sezione con nominativo IQ6AN/6
Monte Porche (MC) 2232 metri s.l.m.
16 luglio 2011


Team composto da I6GFX Gianfranco, I6QIZ Luca e IW6ATU Guido.
Set-up : RTX Yaesu FT-817 pwr 5 watt; Antenna 4 elementi Tonna; Alimentazione batteria 12 V. 7 Ah. + pannello solare e regolatore di tensione
Score :  QSO = 52;  Country = 6;   Square = 21;  QRB = 16548 Km (senza moltiplicatori);   Max QRB = 1975 Km.


Album fotografico della giornata
click sulla macchina per vedere le altre foto



Rifornimento d'acqua alla fonte della Jumenta prima della salita Gianfranco, I6GFX e Guido IW6ATU, iniziano l'arrampicata...

La cima del Monte Porche è lassù... ci si concede una breve sosta...

Siamo sul Porche a 2232 metri s.l.m. con la Sibilla sullo sfondo arrivano i rinforzi !   Luca, I6QIZ e famiglia ci raggiungono...

IQ6AN/6 on air  ! come siamo piccoli verso la natura...

Guido, IW6ATU, a caccia di segnali e...di immagini Luca, I6QIZ, mentre ottiene conferma da CT1FJC. QRB 1975 Km. !!


Qui potete veder un filmato relativo all'uscita in anteprima del 2 giugno per preparare al meglio l'organizzazione

Clicca sul logo YouTube per vedere il filmato




Attività Microonde 10Ghz.

NEW-ONE 10 GHz. ITALIA - BOSNIA by IW6CVN Francesco

IW6CVN - I6CXB - IW6ATU - I6XCK

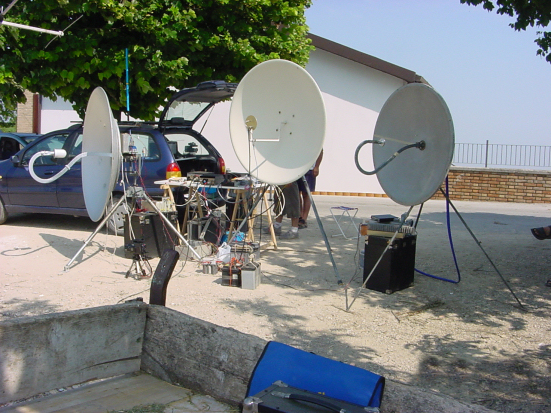

IW6ATU Guido - IW6DCN Marco  - I6CXB Fabio Setup 10 e 24 Ghz. con nominativo IQ6AN da  JN63RO Attività microonde in portatile




Sperimentazione sui 70 Mhz.

de I6QIZ Luca  (A.R.I. Sezione di Ancona)


Si tratta di un transverter della Ten Tec, modello 1208, che io ho acquistato dalla AET di Garuffo (TE) al prezzo di 189 euro e poi modificato analogamente a quanto già fatto dal buon Antonio I0JX sul modello 1209 a cui vi rimando per i dettagli http://www.qsl.net/i0jx/tentec_e.html.
Ho volutamente scelto la versione in KIT, che oltre a costare un centinaio di euro in meno, mi permette di effettuare tutte le modifiche necessarie in fase di montaggio. Il kit nasce per operare con una FI di 14MHz da traslare poi a 50MHz.
In realtà le modifiche sono minime: si tratta di sostituire il quarzo dell' oscillatore di conversione da 36MHz a 48MHz ( è l'unico quarzo adatto che avevo nel cassetto!) e qualche condensatore per riaccordare i vari circuiti LC a 22 MHz e a 70 Mhz.
Sarebbe meglio un quarzo da 49 Mhz in modo da entrare con 21Mhz ma comunque ho visto che il mio FT-897 non ha problemi ad operare a 22 MHz sia come sensibilità di ricezione che potenza in TX.
Il pilotaggio, da progetto, è previsto con attenuatore di ingresso da 37dB, in pratica sono necessari 5 W in modo da portare  a 0dBm il segnale da convertire poi a 70 Mhz. In uscita avremo circa 8 W. Ho previsto comunque un ingresso diretto a basso livello (0dBm) per gli apparati HF dotati di apposita uscita.
In definitiva questi i dati che ho misurato dopo la modifica:

Guadagno di conversione in RX : 18dB
Guadagno di conversione in TX:  39dB (da ingresso a basso livello)
Potenza di uscita : 8W con 5W input da ingresso ad alto livello CW o FM
Alimentazione 11-14Vcc (1.5A)
Modi di emissione: tutti quelli supportati dall'apparato HF di pilotaggio

Per eventuali info potete scrivermi al seguente indirizzo i6qiz.luca<AT>alice.it




La realizzazione dopo le modifiche

(click photo to enlarge)


Ergonomia con Yaesu FT-897

I6QIZ "on air" sui  4 metri





Il manuale molto dettagliato e preciso Modifiche da apportare

ANTENNA 3 ELEMENTI  per la banda dei 4m  (70MHz)
de I6QIZ Luca  (A.R.I. Sezione di Ancona)


Sfumata la possibilità di mettere le mani su di una antenna commerciale Fracarro F4B (4 elementi per il canale TV B 64-68Mhz) da modificare, l’unica possibilità che rimane per uscire “on the air”  è l’autocostruzione. Sulla rete si trovano un sacco di programmini utili per la progettazione ed ottimizzazione di antenne. Per cominciare ho utilizzato QY4 di WA7RAI (software DOS) dal quale ho ottenuto i primi dati di lavoro per le successive simulazioni con MMANA-GAL e 4NEC2 di cui sotto riporto varie immagini.
Queste in sostanza le misure e le caratteristiche dell’antenna da me realizzata.


  Lunghezza elementi (in cm.) Distanza elementi (in cm.)
Riflettore 218 0
Dipolo Attivo 203 72
Direttore 186 139
Boom 150


Gli elementi sono in tubo di alluminio diametro esterno 10mm (interno 8mm), il boom è un profilato di alluminio quadrato 20x20mm, gli elementi sono tutti ancorati al boom senza isolamento (tutto a massa) compreso l’elemento attivo che viene alimentato a mezzo Gamma Match. Due parole sul Gamma Match: ha il grosso vantaggio meccanico di avere a massa l’elemento attivo ed il grosso vantaggio elettrico di volere una alimentazione sbilanciata, cioè cavo coassiale. Alcune misure: lo stub del gamma è un tubo di alluminio di diametro esterno 8mm (6mm interno) di 25cm di lunghezza parallelo e distante 4 cm. dall’elemento attivo. All’interno del dello stub va inserito per circa 12cm uno spezzone di RG58 che farà da capacità variabile del valore circa di 20pF. Qui i dettagli costruttivi.

Caratteristiche di massima dell’antenna:
Impedenza al punto di alimentazione: 50 Ohm
Boom : 150 cm (<  0.4 lambda)
Guadagno : 5,5 dBd (rispetto al dipolo)
Attenuazione Fronte/Retro : circa 25dB
SWR : < 1:1.2  da 70,0 Mhz a 70,9Mhz




  Particolare del gamma-match




  Andamento del ROS

  Diagramma d'irradiazione
