Frequenzimetro Digitale con PIC16F84 de IK6TJG

Si tratta di un frequenzimetro programmabile, espressamente progettato per essere abbinato a ricevitori o ricetrasmettitori.

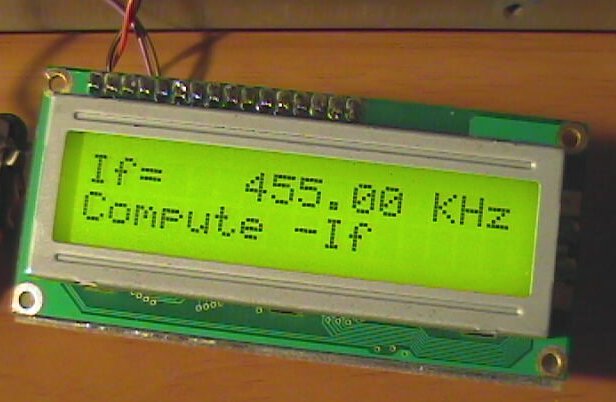

Sul retro del PCB sono disponibili 3 jumpers di configurazione, tramite i quali è possibile programmare e controllare lo stato del frequenzimetro.
La risoluzione è di 10 Hertz ed è possibile impostare un valore di IF a piacere, sia in addizione che in sottrazione alla frequenza misurata. Tramite un jumper si può abilitare o disabilitare il computo del valore di IF, a seconda che si misuri, ad esempio, la frequenza in trasmissione o in ricezione.
E’ inoltre possibile abilitare la media delle ultime 4 letture, questo rende più stabile l’indicazione, ma rallenta l’inseguimento del segnale nel caso di rapide variazioni di frequenza.
Infatti se la frequenza del segnale in ingresso cambia di colpo, la media delle ultime 4 letture corrisponderà alla frequenza del segnale reale solo dopo che verranno eseguite 4 misure consecutive, tutte su un segnale di ingresso di pari frequenza.
Sulla seconda riga del display, compare la lunghezza d’onda corrispondente alla frequenza visualizzata ( “visualizzata” , in quanto anche questa indicazione è soggetta a quanto detto per il computo della IF e per la media ).
Ovviamente il frequenzimetro basa la sua precisione sulla frequenza del quarzo di Clock, quindi il software è stato scritto solo ed esclusivamente per un quarzo da 10MHz. La taratura  “fine” del frequenzimetro va fatta agendo sul compensatore in parallelo al quarzo ed applicando all’ingresso un segnale di frequenza nota. Ad esempio ( in mancanza di meglio ) si può usare il segnale ad onda quadra di un oscillatore ibrido ( classico clock da PC ) attorno ai 30 MHz, la taratura più accurata si ottiene infatti verso il fondoscala.
La scelta del display LCD e’ completamente libera, basta che si tratti di un display alfanumerico “compliant” allo standard HITACHI.
Il tutto è alimentato a 5V, e l’alimentazione del back-light a LED è fornita sugli ultimi 2 pin del connettore display.
In caso di problemi, controllare che la polarità del back-light sia corretta, non tutti i display riportano la stessa piedinatura per la retroilluminazione.
Addirittura in alcuni display, è necessario ponticellare appositamente dei PAD sullo stampato.
Per assurdo si potrebbe utilizzare anche un display ad una sola riga, perdendo ovviamente l’indicazione della lunghezza d’onda.
Si possono usare anche LCD con back-light elettroluminescente, ma necessitano di un inverter a 100V 400Hz, che sicuramente non giova in termini di disturbi irradiati.
Il preamplificatore d’ingresso non necessita commenti.
Il firmware del microcontrollore è reso pubblico ai soli fini didattici, e salvo accordi diversi, ne è fatto divieto l’utilizzo a scopo di lucro.
Ulteriori dettagli su CQ 12 / 2002 , buon divertimento a tutti.

                                                                                 Daniele   IK6TJG

Attenuatore ad inserzione  de IW6DCN

Questa realizzazione trova una pratica applicazione durante le gare di radiolocalizzazione denominate "Caccia alla Volpe".
Collegandolo in serie tra il ricevitore e l'antenna, tramite gli appositi commutatori si inseriranno le celle di attenuazione costruite con delle semplici resistenze da 1/2 watt, affinché il segnale, in prossimità della "volpe", venga attenuato fino a 108 dB. rendendo più facile individuare la direzione di provenienza dello stesso.
La cosa molto importante da tenere in considerazione durante il montaggio è quella di realizzare i collegamenti dei terminali delle resistenze verso massa più corti possibile, magari ponendo sotto i commutatori, dopo averla opportunamente forata, una piastrina di rame per l' intera lunghezza interna sulla quale ancorare con saldatore le accennate resistenze.
Il contenitore dovrà essere di lamiera e il più schermato possibile per eliminare quelle "vie di fuga" che purtroppo ci perseguitano
E' ovvio che non si dovrà porre l'apparto in trasmissione in quanto le resistenze, data la bassissima dissipazione farebbero una bella fumata...


                                                                                                              Marco   IW6DCN

La realizzazione di IK6CHQ Luciano

DOWNLOAD

DOWNLOAD

Interfaccia grafica
(Clicca per allargare)

TS440 Remote Controller  de IK6LLB

TS440 Remote Controller è un programma di controllo remoto del ricetrasmettitore Kenwood TS440 tramite porta seriale di un Personal Computer.
E’ importante sottolineare la filosofia in base alla quale il programma è stato progettato. Lo scopo principale era quello di ottenere uno strumento per la gestione il più completa possibile dell’apparato, senza essere fisicamente vicino ad esso. L’applicazione tipica potrebbe essere quella di installare il TS-440 e un PC dedicato in un luogo opportuno (es. soffitta) e controllare il sistema dal piano terra dell’abitazione oppure, in una logica più ambiziosa, da remoto tramite linea telefonica/Internet.
Per questo motivo il software è stato progettato perché fosse il più possibile “affidabile”: dopo l’invio di ogni comando viene tipicamente chiesta conferma che questo sia stato effettivamente eseguito, inoltre è stata inserita una finestra di “monitor” che permette di tenere d’occhio le singole stringhe di comando in partenza verso l’RTX e in arrivo da esso.
Non sono presenti, almeno in questa versione, funzionalità avanzate di gestione della memoria (es. memorizzazione di banchi da 100 memorie in file esterni …).
Il software TS440 Remote Controller è stato realizzato per motivi strettamente amatoriali e viene diffuso in modo completamente gratuito, con inclusione del codice sorgente. L’autore ringrazia anticipatamente quanti volessero contribuire al miglioramento del programma, in una logica radioamatoriale. Resta inteso che l’autore non si assume alcun tipo di responsabilità relativamente al corretto funzionamento del programma, né ad eventuali danni di qualsiasi natura che dovessero presentarsi agli utilizzatori del programma.
